ORLACO(オラコ)

導入実績

デジタルバージョン

特長

  • デジタルならではの鮮明な映像がクリアな視界を確保
  • メリハリのある映像で白飛び、黒つぶれがしにくい

ミッドマストビューカメラ(フォーク先カメラ),バックカメラ+フォークリフト

導入効果

・アナログカメラと比べ、高画質でクリアな映像で爪可動部や後方環境を確認可能。
・作業視野が鮮明のため、薄暗い倉庫内でもスムーズかつ安全な作業で効率性アップ。

バックカメラ+ホイールローダー

導入効果

・鮮明な映像で人や障害物を瞬時に認識。
・環境や天候を問わず、クリアな映像で見落としを防ぎ現場の安全性を向上。

アナログバージョン

特長

  • モニター内の分割映像が可能
  • コンパクト設計であらゆる場所に設置可能

ミッドマストビューカメラ(フォーク先カメラ)+リーチフォークリフト 6.5m 3段マスト※株式会社ジャクエツ様 福井工場(福井県敦賀市)

導入効果

・直接見ることのできない高所もモニターで確認可能。
・安全で正確な操作が可能となり、1回あたりの作業時間を短縮。
・無理のない姿勢で作業者の疲労を軽減。

赤外線LED118°×4箇所 + 凍結防止剤散布車

導入効果

・前後左右の4方向を12インチモニター4分割表示で死角をクリア。
・赤外線LED(4個)を搭載のため夜間でも使用可能に。
・照度センサーによって赤外線LEDは自動的に点灯します。

豊富な導入実績はコチラ

カメラ&モニター

デジタルカメラ HMOS60°/120°

デジタルカメラ HMOS60°/120°

デジタルカメラ HMOS60°/120°

レンズ画角 HMOS60°
水平方向60° 垂直方向37°
HMOS120°
水平方向120° 垂直方向74°
最低照度 0.1 Lux
重量 0.24kg(ブラケット、ケーブルを含む)
使用温度範囲 -40℃ 〜 +85℃
保護等級 IEC60529に規定されるIP68
DIN40050-9に規定されるIP69K
水深10mの水没にも30分間耐水
入力電圧 12V/24V/DC (モニターHLEDのみの対応 内部電源保護機能無し)
耐衝撃・耐振動 トラックやフォークリフト、建設機械、船舶などでの使用に最適化し、高いレベルの耐衝撃耐振動性能を装備(耐衝撃加速度50G)
ハウジング 陽極酸化アルミニウム
高衝撃自動車用合成熱可塑性ポリマー


ミッドマストビューカメラ(フォーク先カメラ)

ミッドマストビューカメラ(フォーク先カメラ)

ミッドマストビューカメラ(フォーク先カメラ)

レンズ画角 水平方向51° 垂直方向38°
最低照度 0.05 Lux
重量 0.3kg
使用温度範囲 -40℃ 〜 +85℃
保護等級 DIN 40050-9に規定されるIP69KかつIEC60529に準拠するIP68
水深10mの水没にも30分間耐水
入力電圧 12〜24V/DC(専用モニターと組み合わせた場合、12〜60V/DCまで対応可能)
耐衝撃・耐振動 トラックやフォークリフト、建設機械、船舶などでの使用に最適化し、高いレベルの耐衝撃耐振動性能を装備(耐衝撃加速度50G)
加速度 15.3Grms
周波数

24〜2000Hz 0.04 – 0.1 g2/Hzのランダム振動試験に合格

ハウジング SUS316


カメラ FAMOS(赤外線LED付きカメラ)

【FAMOS】赤外線LED付きカメラ

レンズ画角 FAMOS80° IR LED 水平方向80° 垂直方向59°
FAMOS118° IR LED 水平方向118° 垂直方向89°
最低照度 0Lux(赤外線LED発光時)
重量 0.21kg
使用温度範囲 -40℃ 〜 +85℃
保護等級 DIN 40050-9に規定されるIP69KかつIEC60529に準拠するIP67
水深10mの水没にも30分間耐水
入力電圧 12〜24V/DC(専用モニターと組み合わせた場合、12〜60V/DCまで対応可能)
耐衝撃・耐振動 トラックやフォークリフト、建設機械、船舶などでの使用に最適化し
高いレベルの耐衝撃・ 耐振動性能を装備(耐衝撃加速度50G)
加速度 15.3Grms
周波数

24〜2000Hz 0.04 – 0.1 g2/Hzのランダム振動試験に合格

ヒーター 外部温度が-40℃ 〜 +30℃の時、
カメラ内を温め結露や曇りの発生を抑えるヒーターを内蔵
LED ハイパワー赤外線LED(850nm) 4個装備。暗闇で10m先が視認可能
ハウジング サイコロイ(PC+ABS樹脂)


カメラFAMOS

バリエーション豊富な視野角

カメラAMOS

タイプ
(視野角)
レンズ画角 部品番号
(PAL)
部品番号
(NTSC)
水平方向 垂直方向
20° 20° 15° 0171060 0171160
40° 40° 31° 0171050 0171150
60° 60° 44° 0171040 0171140
80° 80° 57° 0171030 0171130
102° 102° 73° 0171020 0171120
118° 118° 89° 0171010 0171110
129° 129° 97° 0171000 0171100
170° 170° 117° 0171070 0171170

最低照度 0.05Lux
重量 0.21kg
使用温度範囲 -40℃ 〜 +85℃
保護等級 DIN 40050-9に規定されるIP69KかつIEC60529に準拠するIP68
水深10mの水没にも30分間耐水
入力電圧 12〜24V/DC
耐衝撃・耐振動 トラックやフォークリフト、建設機械、船舶などでの使用に最適化し
高いレベルの耐衝撃・ 耐振動性能を装備
加速度 15.3Grms
周波数

24〜2000Hz 0.04 – 0.1 g2/Hzのランダム振動試験に合格

ヒーター 外部温度が-40℃ 〜 +30℃の時、
カメラ内を温め結露や曇りの発生を抑えるヒーターを内蔵
ハウジング サイコロイ(PC+ABS樹脂)

画角の目安下記の測定値は理論上の値であり、実際の状況では若干異なる場合があります。

画角の目安


フォークビューカメラ(ツメ装着カメラ)

フォークビューカメラ(ツメ装着カメラ)

フォークビューカメラ(ツメ装着カメラ)

レンズ画角 水平方向51° 垂直方向38°
最低照度 0.05 Lux
重量 0.23kg
使用温度範囲 -40℃ 〜 +85℃
保護等級 DIN 40050-9に規定されるIP69KかつIEC60529に準拠するIP68
水深10mの水没にも30分間耐水
入力電圧 12〜24V/DC(専用モニターと組み合わせた場合、12〜60V/DCまで対応可能)
耐衝撃・耐振動 トラックやフォークリフト、建設機械、船舶などでの使用に最適化し、高いレベルの耐衝撃耐振動性能を装備(耐衝撃加速度50G)
加速度 15.3Grms
周波数

24〜2000Hz 0.04 – 0.1 g2/Hzのランダム振動試験に合格

ハウジング SUS304


7インチモニターHLED

7インチモニターHLED

表示画素数 WXGA1280×800
重量 0.84kg(ケーブルを含む)
使用温度範囲 -30℃ 〜 +75℃
保護等級 EN60529に規定されるIP67
DIN40050-9に規定されるIP69K
入力電圧 12V/24V/DC
耐衝撃・耐振動 トラックやフォークリフト、建設機械、船舶などでの使用に最適化した高いレベルの耐衝撃耐振動性能を装備
ハウジング 全面ガラスコーティング、静電容量式キーボード(IP69K)、ARAF表面処理
(防反射・防指紋)を施したガラスカバー、高衝撃自動車用熱可塑性樹脂


7インチモニター

7インチモニター

表示画素数 WVGA 800×480
視野角 水平70° 垂直60°
重量 1.8kg(モニター、ブラケット、ケーブル、コネクタを含む)
使用温度範囲 -40℃ 〜 +85℃
保護等級 IEC60529に規定されるIP67
水深1mの水没に30分耐水
入力電圧 12〜60V/DC ±10%(シリアルタイプは18〜30V)
耐衝撃・耐振動 トラックやフォークリフト、建設機械、船舶などでの使用に最適化し高いレベルの耐衝撃耐振動性能を装備
加速度 15.3Grms
周波数

24〜2000Hz 0.04 – 0.1 g2/Hzのランダム振動試験に合格

ハウジング 液晶画面 ハードコーティング(3H)
     AG LR(低反射)偏光子付き

+SAFETY

「プラスセーフティ」とは、現場の安全を目指した最先端テクノロジーがあらかじめ建機に装備されたパッケージのことです。お客様の現場にふさわしいタイプをお選びください。各商品の販売および安全装備車のレンタル、共にご用意しています。

暗闇でも鮮明、360°視野確保! サラウンド仕様

暗闇でも鮮明。赤外線LEDカメラ

暗闇でも鮮明

常に全周囲の視界を確保。日中はフルカラーで、暗くなると自動で暗視に切り替わります。完全な暗闇(0Lux)でも鮮明な映像を提供。夜間やトンネル内の工事でも効果を発揮します。

赤外線LEDカメラ

過酷な環境に耐えるヘヴィーデューディー仕様

建設現場や荷役作業現場など、過酷な環境で使用されることを前提に設計。暗い場所や粉塵、雨などの中でも最高の性能を発揮します。

ISO5006を上回る360度視界

土工機械における視野確保の世界基準※ISO5006を上回る視界を確保。土工機械本体の全周囲(本体からの距離1m、高さ1.5m)を4つのカメラがカバーします。

※ISO5006とは

2006年に施行された国際規格。土工機械運転員の視野に関する性能基準。機械本体から1mの距離の視野確保が求められる。

死角のない視野

装着例

油圧ショベル

カメラの設定:水平ラインマーク。
このオプションを有効にすると、
モニターに参照ラインが表示されます。

ツールビュー

直接確認が難しい作業において、クリアな視界を実現。リアビューとあわせてご使用いただけます。

リアビュー

バックを安全に行えるだけでなく、機械の方向転換の際に十分な視野を確保できます。ツールビュー、またはサイドビューとあわせてご使用いただけます。

インフォメーション

ISO 5006:2006 土木機械指令。
赤で示す線が、オペレータから
はっきりと見える必要が
あります。

サイドビュー

絶え間なく方向転換を繰り返す場合、機械のそばの状況が常に確認できるとは限りません。 これを解決するのがサイドカメラです。リアビューとあわせてご使用いただけます。

ホイールローダー

ツールビュー

掘削用バケット部分の適切な視界を確保。

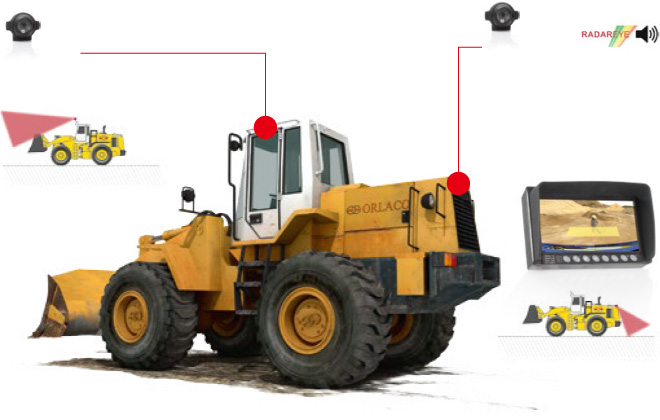

リアビュー

バックを安全に行えるだけでなく、機械の方向転換の際に十分な視野を確保できます。 推奨事項:RadarEye を併用すると、より高い安全性と効率を確保できます。

フォークリフト

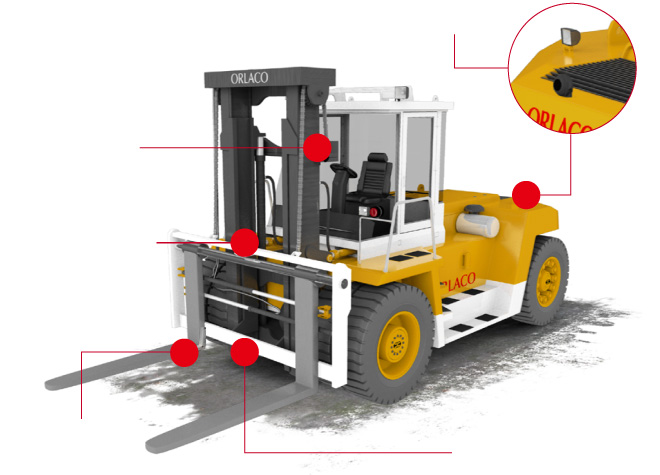

  • ■ フロントビューカメラ
  • ■ ビューオンフォークカメラ
  • ■ フォークビューカメラ(ツメ装着カメラ)
  • ■ リアビューカメラ
  • ■ ミッドマストビューカメラ(フォーク先カメラ)

フロントビューカメラ

リアビューカメラ

フォークビューカメラ
(ツメ装着カメラ)

ミッドマストビューカメラ
(フォーク先カメラ)

ビューオンフォークカメラ
