ブラクステール 建機用

ブラクステール 建機用
ブラクステール 建機用

ブラクステールは建設機械やフォークリフトと歩行者・作業者の接触事故を防止するために
開発された「インテリジェント・カメラ・システム」です。
耐久性に優れた広角ステレオカメラで現状の状況を高速で分析し、
接触の危険がある場合にのみ、オペレーターに警告を発します。


障害物を選んで検出する、高度な検知能力。

粉塵・雨・低照明等でも作動する、高い耐環境性能。

全メーカーの全機種に対応。


人を見分けて瞬時に警告する最先端の安全テクノロジー

ブラクステールは、あらゆる現場内で人(歩行者・作業者)とその他の
障害物を区別して、警報を出せる最先端の「インテリジェント・カメラ・システム」です。

ブラクステールでは、従来の障害物検知システム(超音波またはHFレーダー)では、できなかった検知対象の判別が可能なため、人(歩行者・作業者)への危険がある場合にのみ警報を発することができます。障害物の近くや壁際、並んだラックの間での作業などで警報が鳴りっぱなしになることはありません。

商品紹介ムービー

人(歩行者・作業者)のみを検知する設定にした場合



障害物を選んで検出する、高度な検知能力。

検知範囲内に人(歩行者・作業者)が入った場合、キャビン内のモニターにアラート(警告)が表示され、同時に警告灯が作動し、オペレーターに危険を知らせます。

障害物を検知した場合/人を検知した場合

人とモノを見分ける先端テクノロジー

*センシング設定画面での映像

システムのメインとなるステレオカメラは、フランスARCURE社が開発した過酷な環境に耐えるヘヴィデューティー仕様。また、障害物の検出技術は、cea list(フランス原子力・代替エネルギー庁システム統合技術応用研究所)があらゆるデータを分析し、約15年かけて開発した特許技術です。

*上記は油圧ショベル、振動ローラー、ホイールローダに共通する内容です。


様々な現場環境にあわせて検知範囲が自由に設定可能

油圧ショベルの場合

A

人(歩行者・作業者)とその他の障害物を見分けて、人を検知した場合、警報を発します。

B

人(歩行者・作業者)、その他の障害物に関わらず、警報を発します。

*検知範囲の設定はA、Bとも、カメラの視野角120度内の0.3m~6mの間で自由に設定できます。

(視野角内に人体の一部のみしか映っていない場合に、人と認識できない場合があります)

*検知範囲A、Bはそれぞれ個別に、カメラ毎に設定できます。

検知範囲の設定例

振動ローラーの場合

A

人(歩行者・作業者)とその他の障害物を見分けて、人を検知した場合、警報を発します。

B

人(歩行者・作業者)、その他の障害物に関わらず、警報を発します。

*検知範囲の設定はA、Bとも、カメラの視野角120度内の0.3m~6mの間で自由に設定できます。

(視野角内に人体の一部のみしか映っていない場合に、人と認識できない場合があります)

*検知範囲A、Bはそれぞれ個別に、カメラ毎に設定できます。

検知範囲の設定例
検知範囲の設定例

ホイールローダの場合

A

人(歩行者・作業者)とその他の障害物を見分けて、人を検知した場合、警報を発します。

B

人(歩行者・作業者)、その他の障害物に関わらず、警報を発します。

*検知範囲の設定はA、Bとも、カメラの視野角120度内の0.3m~6mの間で自由に設定できます。

(視野角内に人体の一部のみしか映っていない場合に、人と認識できない場合があります)

*検知範囲A、Bはそれぞれ個別に、カメラ毎に設定できます。

検知範囲の設定例


過酷な環境に耐えるヘヴィーデューティー仕様

粉塵や泥にまみれる超大型オフロードダンプのリアに装着しても問題なく稼働します。

過酷な環境に耐えるヘヴィーデューティー仕様

建設現場や荷役作業現場など過酷な環境で使用されることを前提に設計。暗い場所や、粉塵、雨、などの中でも最高の性能を発揮します。また、特別なメンテナンスを必要としません。


従来の機器との比較

ブラクステール

  • 歩行者とその他の障害物を判別可能。
  • 周辺機器への干渉が一切ない。
  • 適時適切に警報し、ムダな警報を発しない。
  • 運転時の可視領域が広がる。

レーダー、超音波センサ

  • すべての障害物を検出できる。
  • 人とモノを判別できない。
  • ビジュアルで危険を確認できない。
  • 狭い環境では、鳴りっぱなしになる。

無線通信式(RFID、タグ)電磁誘導式

  • 歩行者全員に発信器を持たせる必要がある。
  • 周辺機器の動作に干渉する可能性がある。
  • ビジュアルで危険を確認できない。
  • 検知エリア設定の自由度が低く、誤差も大。

カメラ

  • 運転時の可視領域が拡大される。
  • 障害物を検知しない。
  • 警報機能が付加できない。
  • 能動的なシステムではない。

セット内容

セット内容

  • ステレオカメラ
  • モニター
  • コントローラー
  • ハーネス
  • 警告灯(オプション)

状況に合わせて選べる2つのカバータイプ

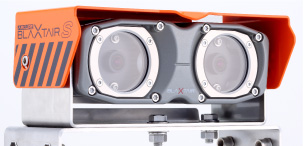

ヘビーデューティータイプ

ヘビーデューティータイプ

建設工事現場などの特に過酷な環境で使用される車両に。

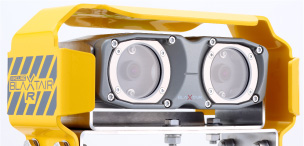

産業車両用タイプ

産業車両用タイプ

荷役作業や物流現場等で使用される産業車両に。

ブラクステール・ビュー

BLAXTAIR VIEW

ブラクステールと連携可能な高機能・高性能カメラ「ブラクステール・ビュー」。
広い視野の高解像度でカラー映像を表示できることはもちろん、低照度時には、自動的に赤外線カメラ機能に切り替わることで十分な視界を提供し続けます。ブラクステール同様に高い耐環境性能を備えているので、取付場所を選びません。ブラクステールシステムに3台まで同時接続が可能。すべての映像を1台のモニターで一覧することもできるので、産業車両のあらゆる死角を効果的に解消します。

装着事例

ブラクステールは、あらゆる産業車両に装着可能です。

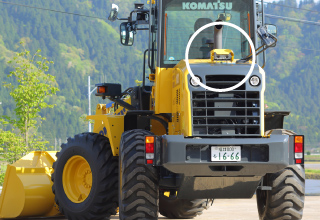

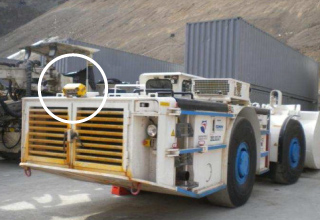

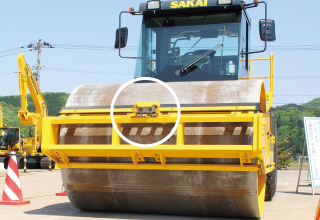

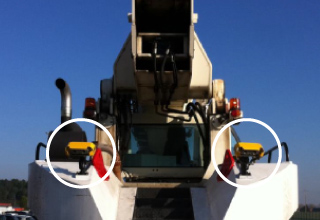

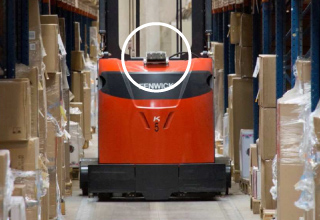

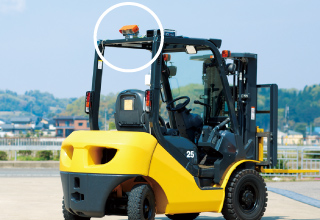

装着事例1

装着事例2

装着事例3

装着事例4

装着事例5

装着事例6

  • 本製品は安全確保のために警報するものであり、事故を防止するものではありません。
  • 本製品をご利用いただく際の注意事項などの詳細は取り扱い説明書をご覧ください。
  • 掲載写真は一部販売製品と異なる場合があります。
